Módulo de conexión de perfil LSA de 10 pares

El módulo de conexión de perfil LSA de 10 pares (TP-1202-10P) se utiliza en todos los niveles de distribución, en el bastidor principal de distribución (MDF), en el gabinete de conexión cruzada (CCC) y en las cajas de punto de distribución (DP). Es un sistema de conexión de cables altamente confiable y rentable para redes modernas de telecomunicaciones y datos.


Adopta la técnica IDC (Conexión por Desplazamiento de Aislamiento), lo que significa que no requiere soldadura, pelado de cables ni el uso de tornillos, y que sujeta los cables en un ángulo de 45 grados, reduciendo drásticamente el riesgo de una terminación deficiente e incrementando la productividad del cableado. Los contactos aseguran el más alto grado de confiabilidad incluso bajo condiciones ambientales y climáticas adversas. Proporciona una conexión completamente fiable y hermética al gas entre el contacto y el conductor.

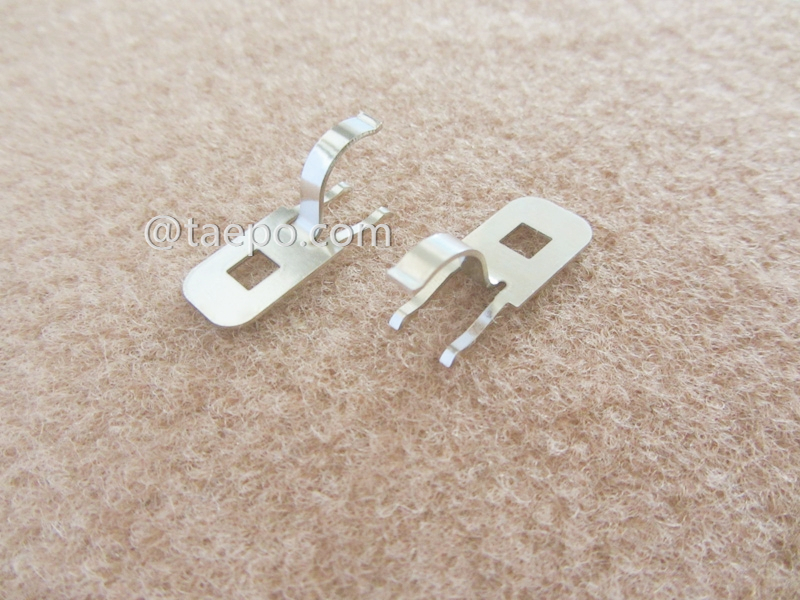

Los módulos de conexión LSA utilizan normalmente un contacto de una sola pieza, por lo tanto, solo cumplen la función de conexión, sin posibilidad de desconexión.


El módulo de conexión LSA consiste en una carcasa plástica o metálica con múltiples ranuras para insertar cables de cobre. Cada ranura puede alojar un solo cable y está diseñada para sujetarlo firmemente con una abrazadera con resorte. Esta abrazadera suele estar compuesta por una cuchilla afilada que corta el aislamiento del cable para establecer contacto con el núcleo conductor.

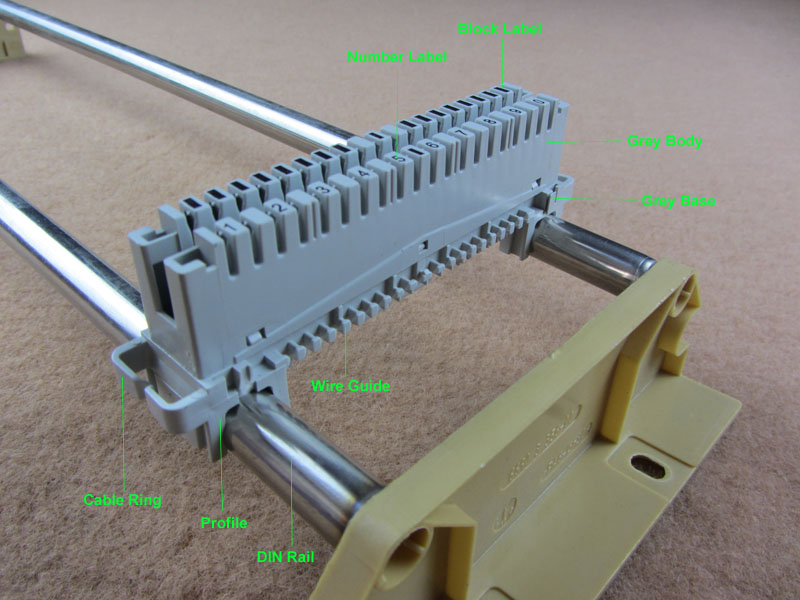

El módulo de conexión LSA de 10 pares está diseñado para manejar hasta diez pares de cables de cobre, comúnmente usados en aplicaciones de telecomunicaciones. El módulo se monta típicamente sobre un bastidor posterior, los cables de cobre se insertan en las ranuras del módulo, y las abrazaderas con resorte establecen una conexión segura entre los cables y el bloque terminal.


• Conexión por desplazamiento de aislamiento (IDC): Diseñado para realizar conexiones eléctricas sin necesidad de pelar los cables ni utilizar conectores separados, mediante el uso de una cuchilla afilada que penetra el aislamiento del cable y hace contacto con el conductor.

• Tamaño compacto: El módulo está diseñado para ser pequeño y ahorrar espacio, ideal para su uso en gabinetes o recintos de telecomunicaciones con poco espacio.

• Conexión de alta densidad: El módulo de conexión LSA de 10 pares permite la conexión de múltiples cables en un solo lugar, facilitando la gestión y el mantenimiento de la infraestructura de telecomunicaciones.

• Fácil instalación: El módulo puede instalarse rápida y fácilmente usando una herramienta de inserción con un solo empuje y un bastidor posterior para instalaciones modulares.

• Excelente conductividad: Cuenta con una construcción de aleación de cobre de alta calidad que proporciona excelente conductividad, garantizando una conexión fuerte y fiable.

• Durabilidad: Está diseñado para ser resistente y soportar el uso diario.

• Compatibilidad: Compatible con una amplia variedad de sistemas de cableado, lo que lo convierte en una solución versátil y flexible para múltiples aplicaciones.

• Diseño de perfil: El diseño de perfil del módulo mejora la accesibilidad durante la instalación y el mantenimiento, permitiendo una manipulación eficiente y una mejor organización de las conexiones.
