Módulo de conexión LSA de 10 pares

El módulo de conexión LSA de 10 pares (TP-1202-10) se utiliza a nivel de distribución, en el marco principal de distribución (MDF), en el armario de conexión cruzada (CCC) y en las cajas de punto de distribución (DP). Es un sistema de conexión de cables altamente fiable y rentable para redes modernas de telecomunicaciones y datos.


Adopta la técnica IDC (Conexión por Desplazamiento de Aislamiento), lo que significa que no requiere soldadura, pelado de cables ni el uso de tornillos, y sujeta los cables en un ángulo de 45 grados, reduciendo drásticamente el riesgo de una terminación defectuosa y aumentando la productividad del cableado. Los módulos de conexión LSA utilizan normalmente un contacto de una sola pieza, por lo tanto, solo cumplen la función de conexión sin capacidades de desconexión.


Los módulos de conexión LSA con etiqueta de color utilizan un contacto de una sola pieza, por lo que únicamente proporcionan función de conexión, sin características de desconexión.

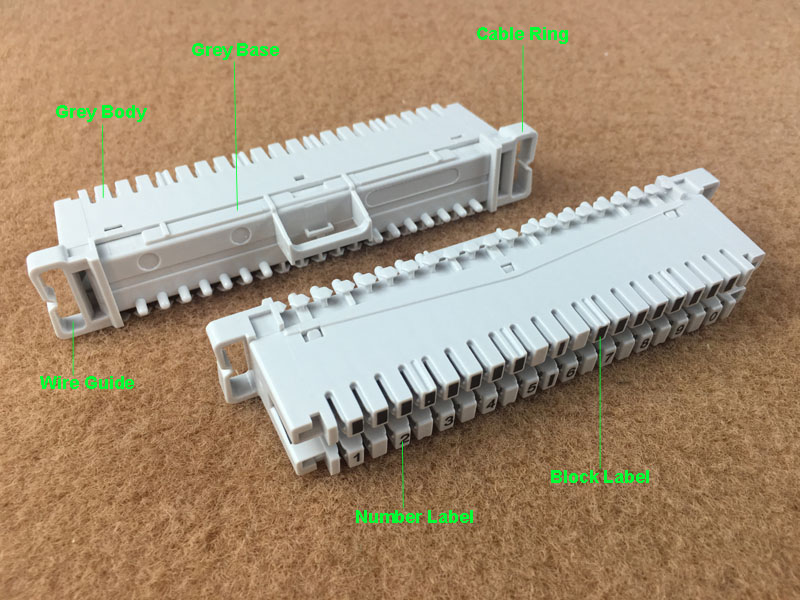

El módulo de conexión LSA consta de una carcasa de plástico o metal con múltiples ranuras para insertar cables de cobre. Cada ranura puede alojar un solo cable y está diseñada para mantenerlo firmemente en su lugar mediante una pinza con resorte. La pinza normalmente consiste en una cuchilla afilada que atraviesa el aislamiento del cable para establecer contacto con el núcleo conductor.


El módulo de conexión LSA de 10 pares está diseñado para manejar hasta diez pares de cables de cobre, comúnmente utilizados en aplicaciones de telecomunicaciones. Normalmente se monta sobre un bastidor posterior; los cables de cobre se insertan en las ranuras del módulo, y las pinzas con resorte establecen una conexión segura entre los cables y el bloque terminal.
