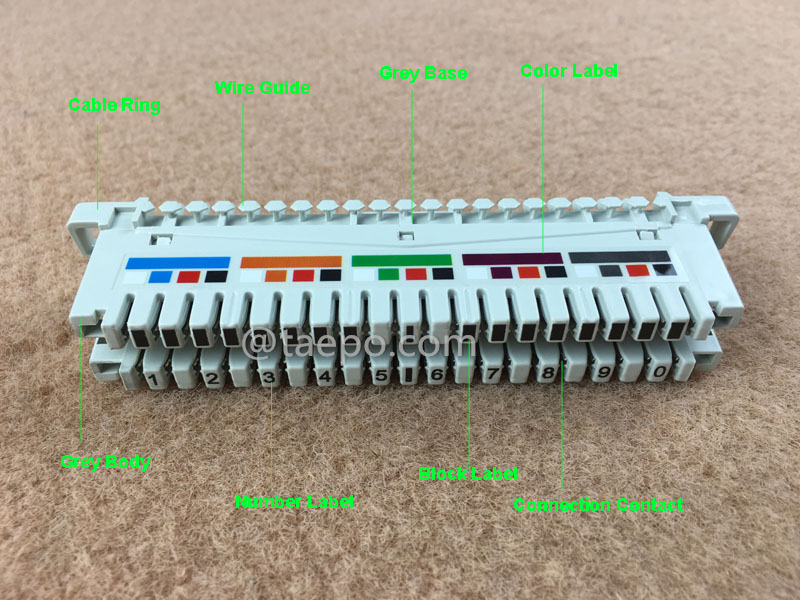

Módulo de conexión LSA de 10 pares con etiqueta de color

El módulo de conexión LSA de 10 pares con etiqueta de color (TP-1202-10CL) se utiliza a lo largo del nivel de distribución, en el marco de distribución principal (MDF), en el armario de conexión cruzada (CCC) y en las cajas de punto de distribución (DP). Es un sistema de conexión de cables altamente fiable y rentable para redes modernas de telecomunicaciones y datos.


Adopta la técnica IDC (Conexión por Desplazamiento de Aislamiento), lo que significa que no se requiere soldadura, pelado de cables ni uso de tornillos. Sujeta los cables en un ángulo de 45 grados, reduciendo drásticamente el riesgo de una terminación deficiente y aumentando la productividad del cableado. Los contactos garantizan el máximo grado de fiabilidad incluso en condiciones ambientales y climáticas adversas, con una conexión completamente fiable y hermética entre el contacto y el conductor.


Los módulos de conexión LSA con etiqueta de color utilizan un contacto normalmente de una sola pieza, por lo tanto, solo tienen la función de conexión, sin posibilidad de desconexión.


El módulo de conexión LSA consta de una carcasa de plástico o metal con múltiples ranuras para insertar cables de cobre. Cada ranura puede alojar un solo cable y está diseñada para mantenerlo firmemente en su lugar con una abrazadera con resorte. Esta abrazadera suele estar hecha de una cuchilla afilada que corta el aislamiento del cable para establecer el contacto con el núcleo conductor.


El módulo de conexión LSA de 10 pares está diseñado para manejar hasta diez pares de cables de cobre, comúnmente utilizados en aplicaciones de telecomunicaciones. Normalmente se monta en un bastidor trasero; los cables de cobre se insertan en las ranuras del módulo, y las abrazaderas con resorte establecen una conexión segura entre los cables y el bloque terminal.
