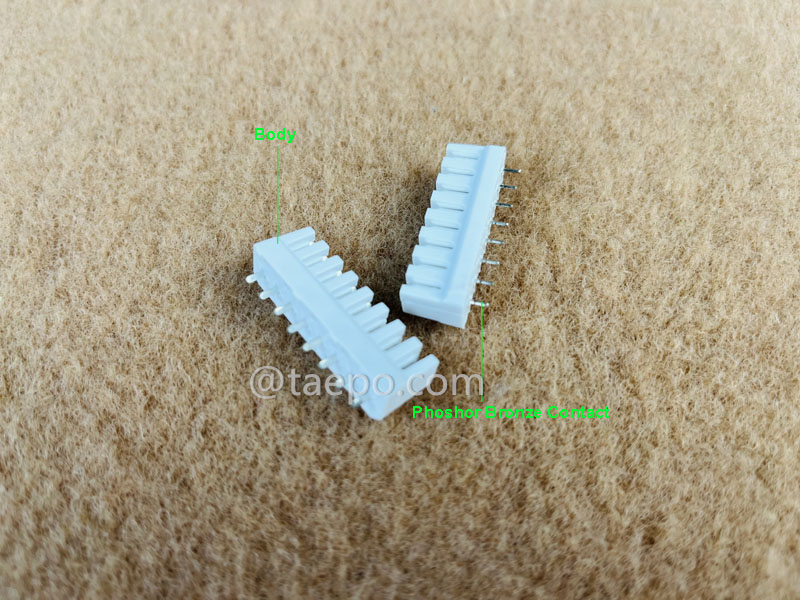

Módulo de conexión PCB de 8 pines

Los módulos de conexión PCB de 8 pines (TP-1305-8), también conocidos como bloques terminales PCB o conectores PCB, son componentes electrónicos utilizados para establecer conexiones eléctricas entre una placa de circuito impreso (PCB) y cables o componentes externos. Estos módulos se utilizan comúnmente en diversos dispositivos electrónicos, paneles de control y equipos industriales. Diámetro del conductor: 0,40 ~ 0,63 mm, Diámetro del aislamiento: 0,70 ~ 1,70 mm.


Adoptan la técnica IDC (Conexión por Desplazamiento del Aislamiento), lo que significa que no se requiere soldadura, pelado del cable ni el uso de tornillos. Sujetan los cables en un ángulo de 45 grados, lo que reduce drásticamente el riesgo de una mala terminación y aumenta la productividad del cableado. Sus contactos garantizan el más alto grado de fiabilidad incluso bajo condiciones ambientales y climáticas adversas. Ofrecen una conexión completamente fiable y hermética entre el contacto y el conductor.


Los módulos de conexión PCB desempeñan un papel crucial al proporcionar un medio confiable y organizado para realizar conexiones eléctricas entre PCBs y componentes o cables externos, siendo así una parte integral de los dispositivos y sistemas electrónicos modernos.

• Terminación de cables: Los módulos permiten la terminación de cables o pines. El método más común es mediante conectores IDC (insulation-displacement connectors).

• Diseño compacto: Los módulos de conexión PCB suelen ser compactos y eficientes en espacio, lo que permite un uso óptimo del área en la placa.

• Materiales duraderos: Fabricados con materiales de alta calidad para resistir el estrés mecánico y los factores ambientales.

• Versatilidad: Admiten varios tipos de conductores, incluidos los trenzados, sólidos o flexibles.

• Modularidad: Muchos módulos ofrecen diseño modular para permitir una fácil expansión o reconfiguración.

• Estabilidad mecánica: Diseñados para soportar vibraciones, golpes y otras tensiones, garantizando fiabilidad a largo plazo.

• Interfaz IDC de 8 pines a PCB: Transición directa entre dos terminales IDC y dos pines de PCB, integrando señales de telecomunicaciones con placas electrónicas.

• Pines soldables a placa: Pines metálicos rígidos en la parte inferior, diseñados para montaje superficial o de orificio pasante.

• Contactos IDC con alta presión: Contactos IDC de resorte metálico que garantizan presión constante y fiable incluso bajo ciclos térmicos.

• Alta resistencia mecánica: Diseñados para soportar pruebas de tracción y ciclos de inserción/extracción sin pérdida de rendimiento.
