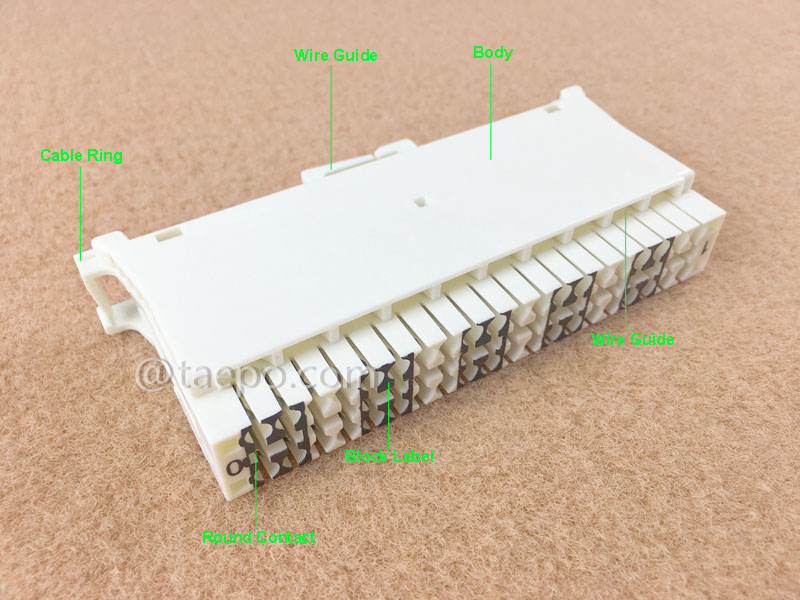

Módulo de desconexión de 10 pares con guía de cables y barra de puesta a tierra

El módulo de desconexión LSA de 10 pares (TP-1322-10D), también llamado revista de terminación QDF o bloque BTDG, está diseñado para los marcos principales de distribución (MDF). Es un sistema de conexión de cables altamente fiable y rentable para las redes modernas de telecomunicaciones y datos.


Adopta la técnica IDC (Insulation Displacement Connection), lo que significa que no requiere soldadura, pelado de cables ni uso de tornillos. Los contactos garantizan el más alto grado de fiabilidad incluso en las condiciones ambientales y climáticas más adversas. Se logra una conexión completamente fiable y hermética entre el contacto y el conductor.


Los módulos de desconexión LSA de 10 pares utilizan un contacto bipartito normalmente cerrado, con una práctica función de desconexión. Al insertar un enchufe de desconexión en un par de cables, se puede desconectar temporal o permanentemente el circuito. Se puede insertar un cable de prueba en un par para probar cada lado del circuito de forma independiente, lo que acelera enormemente la identificación de fallos. El punto de contacto central también puede usarse para protección contra sobretensiones o corrientes

• Contacto por desplazamiento de aislamiento (IDC): diseñado para realizar conexiones eléctricas sin necesidad de pelar los cables o usar conectores separados, utilizando una cuchilla o cuña afilada que penetra el aislamiento del cable y hace contacto con el conductor.

• Tamaño compacto: el módulo está diseñado para ser pequeño y ahorrar espacio, ideal para uso en armarios o gabinetes de telecomunicaciones abarrotados.

• Conexión de alta densidad: el módulo de desconexión LSA de 10 pares permite la conexión de múltiples cables en un solo lugar, facilitando la gestión y el mantenimiento de la infraestructura de telecomunicaciones.

• Capacidad de desconexión: el módulo tiene una función de desconexión que permite desconectar cables individuales sin afectar a otros cables conectados al módulo.

• Instalación fácil: el módulo puede instalarse rápida y fácilmente usando una herramienta de inserción con un solo empuje y un marco de montaje trasero para instalaciones modulares.

• Excelente conductividad: el módulo está fabricado con una aleación de cobre de alta calidad que proporciona una excelente conductividad, garantizando una conexión fuerte y fiable.

• Barra de tierra integrada: una barra de tierra montada de fábrica está integrada en la base del módulo, proporcionando un punto de conexión a tierra fiable y de baja impedancia para dispositivos de protección contra sobretensiones. Esto asegura la descarga segura de tensiones transitorias causadas por rayos o picos de tensión y ofrece una mayor protección de la red.

• Sistema de guía de cables: una estructura especialmente diseñada de guía interna y externa canaliza los cables entrantes y salientes por rutas adecuadas. Esto minimiza el estrés en las terminaciones, previene el enredo de cables y organiza eficientemente los cables puente para mantener una apariencia limpia y fácil de mantener.
