Bloque D9 DDF

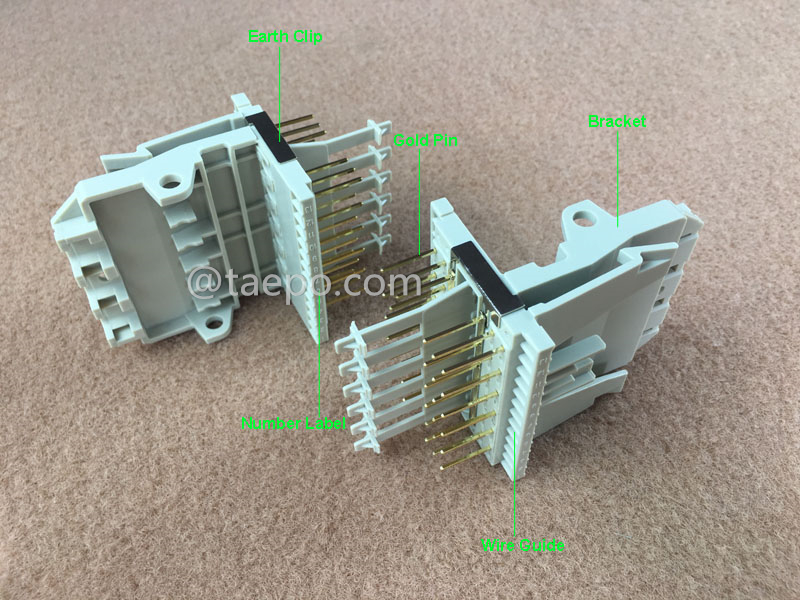

El bloque DDF de 12 sistemas de 120Ω (TP-1306-D9) se utiliza en el marco de distribución digital (DDF), funcionando como interfaz para E1/T1 (2 Mbps), donde es necesario interconectar, intercruzar y organizar el cableado de par trenzado blindado de 120 ohmios. También permite la monitorización de señales para la supervisión de equipos de transmisión digital.


En redes fijas, el DDF debe colocarse en una ubicación centralizada y servir como interfaz entre la central y el equipo de transmisión. En redes móviles, el DDF actúa como interfaz entre un MSC (Centro de Conmutación de Servicios Móviles) o BSC (Controlador de Estación Base) y el equipo de transmisión.

• Diseño modular: Los bloques DDF tienen un diseño modular que permite una fácil expansión o personalización a medida que cambian los requisitos de la red.

• Gestión de cables: Los bloques DDF suelen incluir funciones de gestión de cables, como canales de enrutamiento, bridas y puntos de entrada/salida de cables para garantizar instalaciones ordenadas.

• Puntos de terminación: Disponen de puntos de terminación donde se pueden conectar los cables entrantes y salientes.

• Acceso frontal: Están diseñados con acceso frontal, útil para mantenimiento y gestión de cables, permitiendo cambios de conexión sencillos.

• Fácil instalación: La facilidad de instalación y configuración es una ventaja, especialmente si se requiere una configuración compleja.

• Alta densidad de interconexión: Una alta densidad de interconexión es esencial para alojar un gran número de cruces entre cables y equipos.

• Contactos chapados en oro: Los pines de contacto están recubiertos con una capa de oro de alta pureza que resiste la corrosión y garantiza una conductividad duradera. Esto reduce la atenuación de señal y mantiene una baja resistencia de contacto durante muchos ciclos de conexión.
