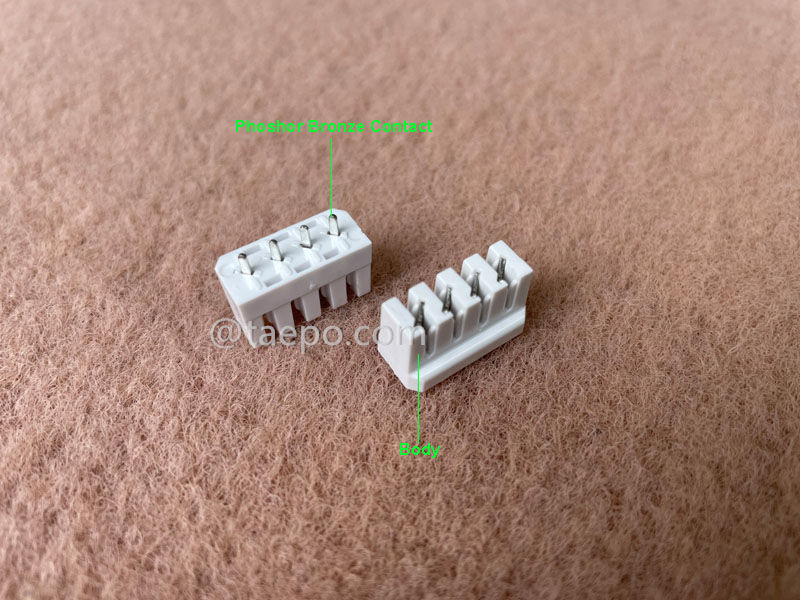

Módulo de conexión PCB de 4 pines

Los módulos de conexión PCB de 4 pines (TP-1305-4), también conocidos como bloques terminales PCB o conectores PCB, son componentes electrónicos usados para establecer conexiones eléctricas entre una PCB y cables o componentes externos. Estos módulos se utilizan comúnmente en diversos dispositivos electrónicos, paneles de control y equipos industriales. Diámetro del cable: 0.40 ~ 0.63 mm, diámetro de aislamiento: 0.70 ~ 1.70 mm.


Adoptan la técnica IDC (Conexión por desplazamiento de aislamiento), lo que significa que no requiere soldadura, pelado de cables ni uso de tornillos, y que sujeta los cables en un ángulo de 45 grados, reduciendo drásticamente el riesgo de una terminación deficiente y aumentando la productividad del cableado. Los contactos aseguran el más alto grado de fiabilidad incluso bajo las condiciones ambientales y climáticas más adversas. Una conexión completamente confiable y hermética entre el contacto y el conductor.


Los módulos de conexión PCB desempeñan un papel crucial al proporcionar un medio confiable y organizado para realizar conexiones eléctricas entre PCBs y componentes o cableados externos, convirtiéndolos en una parte integral de los dispositivos y sistemas electrónicos modernos.

• Terminación de cables: Los módulos proporcionan un medio para terminar cables o pines. El método de terminación común es el conector de desplazamiento de aislamiento (IDC).

• Diseño compacto: Los módulos de conexión PCB suelen ser compactos y eficientes en espacio, permitiendo un uso eficiente del espacio en la PCB.

• Materiales duraderos: A menudo están construidos con materiales duraderos y de alta calidad para soportar estrés mecánico y factores ambientales.

• Versatilidad: Los módulos de conexión PCB pueden acomodar una variedad de tipos de cables, incluyendo conductores trenzados, sólidos o flexibles.

• Modularidad: Muchos módulos ofrecen modularidad, permitiendo una fácil expansión o reconfiguración de las conexiones según sea necesario.

• Estabilidad mecánica: Diseñados para soportar vibraciones mecánicas, golpes y otras tensiones, garantizando una fiabilidad a largo plazo en ambientes exigentes.

• Interfaz IDC de 4 pines a PCB: Proporciona una transición directa entre dos terminales IDC y dos pines de PCB para integrar señales de telecomunicaciones con placas electrónicas.

• Pines para soldar en la placa: Cuenta con pines metálicos rígidos en la parte inferior diseñados para montaje por orificio pasante o montaje superficial en PCBs durante la producción o mantenimiento.

• Contactos IDC de presión fuerte: Los contactos IDC de metal resorte aseguran una presión fiable y duradera en los conductores, incluso bajo ciclos térmicos.

• Alta resistencia mecánica: Diseñados para soportar pruebas de tracción del cable y ciclos de inserción/retirada sin pérdida de rendimiento.
