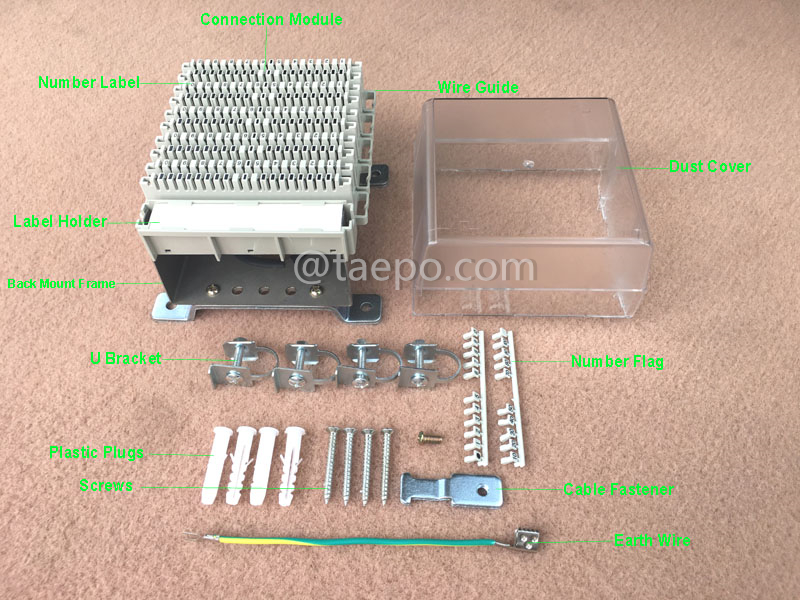

Bloque de conexión LSA de 50 pares, con soporte para etiquetas, cable de tierra, accesorios de montaje

TAEPO - ¡Su fabricante de confianza en China de bloques de conexión LSA con experiencia profesional!
¿Qué es un bloque de conexión LSA de 50 pares?


    DESCRIPCIONES

El bloque de conexión LSA de 100 pares (TP-1418-50B) se utiliza tanto para redes de voz como de datos en la oficina central, gabinetes y en aplicaciones de redes privadas. Con sus confiables contactos IDC (Conexión por Desplazamiento de Aislamiento), son la interfaz entre el cable troncal y los cables de derivación.


Normalmente, los bloques de conexión de 100 pares se utilizan en el lado horizontal del Marco de Distribución Principal (MDF), que se usa para la terminación entre líneas internas y cables de puente. Consiste en 5 módulos de conexión de 10 pares. El bloque es adecuado para circuitos xDSL. Además, los bloques se utilizan en Gabinetes de Conexión Cruzada (CCC), y en cajas de Punto de Distribución (DP).

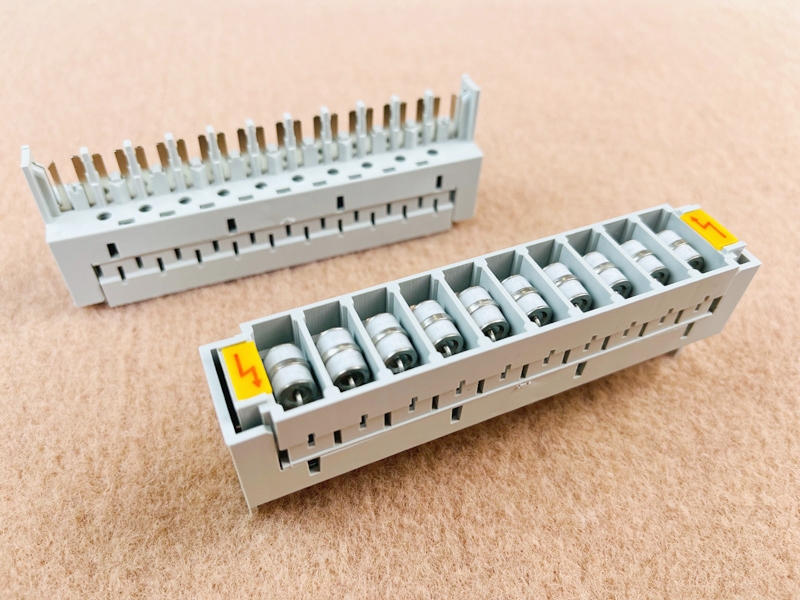

Nuestro módulo de protección contra sobrevoltaje de 10 pares (TP-1502-10P3G) puede insertarse en el bloque, con la función de proteger al personal y al equipo contra sobrevoltajes. El bloque de conexión también se conoce como bloque terminal, bloque de etiquetas o bloque de distribución.

    CARACTERÍSTICAS PRINCIPALES

• Conexión por desplazamiento de aislamiento (IDC): Está diseñado para realizar conexiones eléctricas sin necesidad de pelar los cables o utilizar conectores separados, utilizando una cuchilla afilada o cuña para penetrar en la aislación del cable y hacer contacto con el conductor.

• Tamaño compacto: El módulo está diseñado para ser pequeño y ahorrar espacio, lo que lo hace ideal para su uso en gabinetes o recintos de telecomunicaciones abarrotados.

• Terminación de alta capacidad: Este bloque admite hasta 50 pares de cobre en un solo módulo, lo que permite a los operadores de telecomunicaciones o equipos de TI consolidar múltiples conexiones en una unidad compacta. El diseño de alta densidad reduce el desorden en el marco, simplifica la gestión de cables y facilita la expansión o reorganización de las líneas sin añadir hardware adicional.

• Diseño de conexión permanente: A diferencia de los módulos de desconexión, este bloque de conexión mantiene la integridad continua de la línea. Una vez que un par está conectado, proporciona un camino estable y de baja resistencia para las señales de datos y voz, garantizando un rendimiento constante durante años de operación sin la necesidad de intervención manual.

• Baja resistencia de contacto: Cada ranura IDC proporciona una resistencia eléctrica mínima, lo que es crucial para mantener la integridad de la señal DSL y minimizar la degradación de la línea de voz. El diseño de baja resistencia previene caídas de voltaje y asegura que los servicios de banda ancha y telefonía sigan siendo estables incluso en redes muy cargadas.

• Portaetiquas integrado: El bloque cuenta con un portaetiquetas claro y de fácil acceso en la parte frontal, que permite documentar fácilmente las asignaciones de líneas. Los técnicos pueden identificar rápidamente los pares para mantenimiento o solución de problemas, reduciendo errores y acelerando las tareas de instalación y reconfiguración.

    VIDEOS DE INSTALACIÓN

    DIAGRAMAS ESQUEMÁTICOS

    IMÁGENES ILUSTRATIVAS

    IMÁGENES DEL EMBALAJE

    DATOS DE PEDIDO

TP-1221-S Herramienta de inserción LSA, con sensor
TP-1502-10P3G Módulo de protección contra sobrevoltaje de 10 pares y 3 polos para módulo LSA, con supresor GDT
