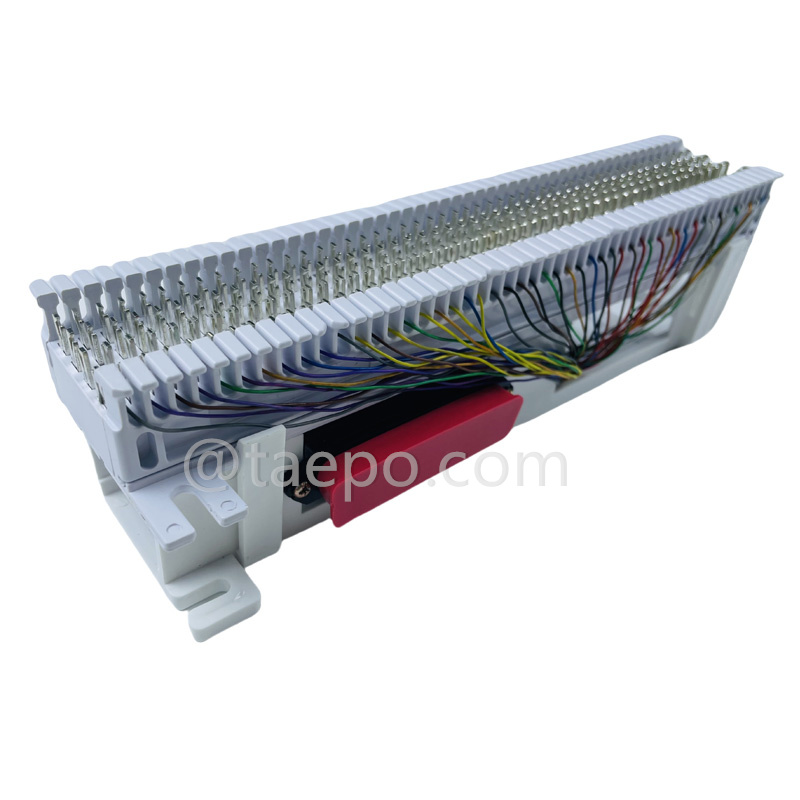

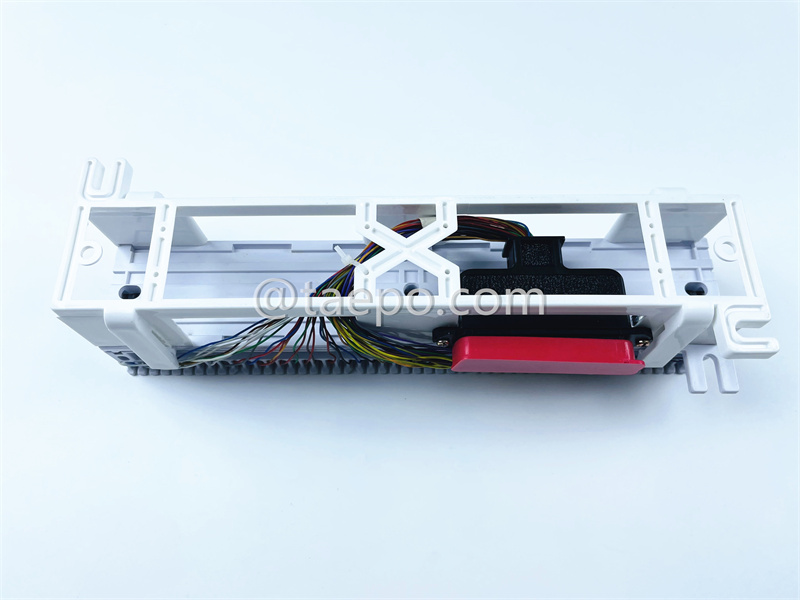

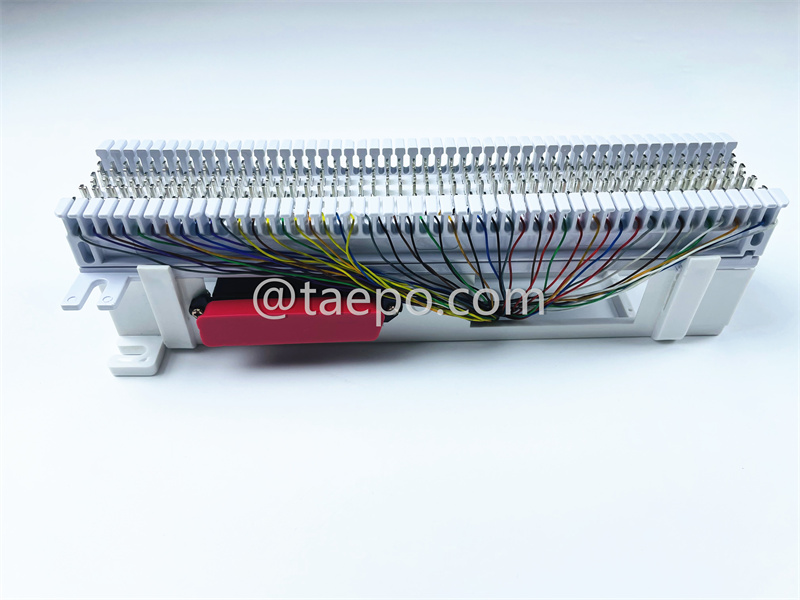

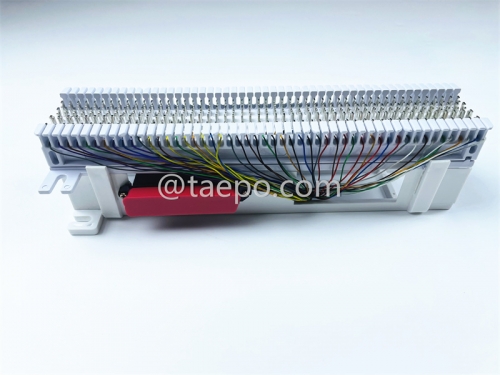

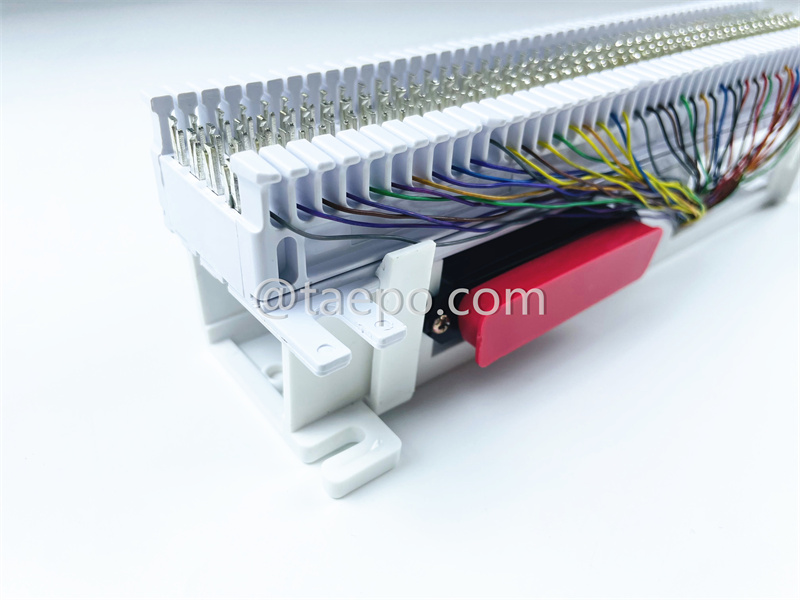

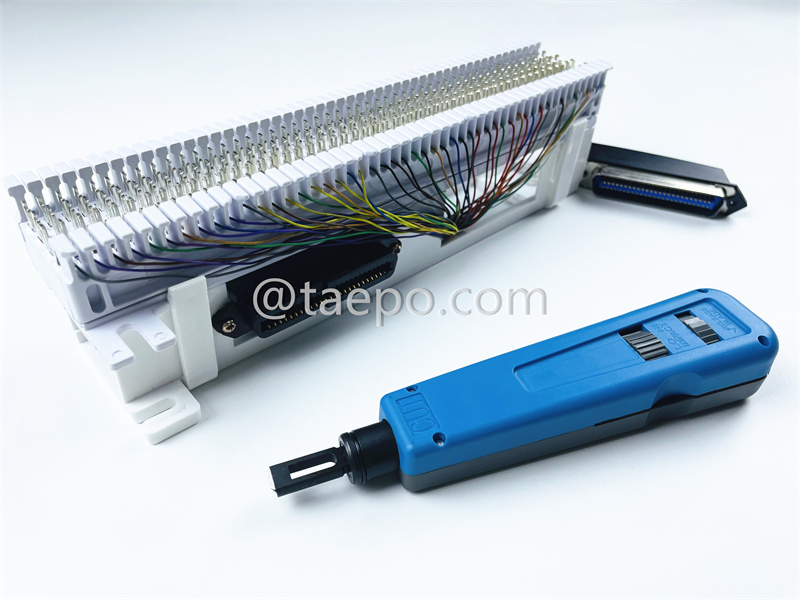

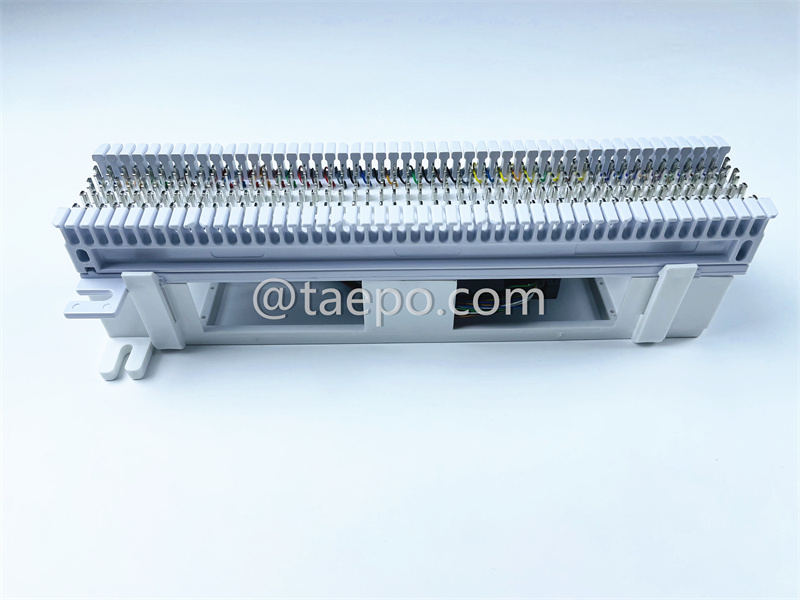

Bloque S66M de 50 pares con 1 conexión RJ21 hembra de 50 pines

TAEPO - Su fabricante profesional de bloques S66M en China.
¿Qué es un bloque S66M?

    DESCRIPCIONES

El bloque S66M de 50 pares con 1 conector RJ21 hembra de 50 pines (TP-1403-50B) es una solución versátil de cableado de telecomunicaciones y datos diseñada para admitir aplicaciones estructuradas de voz y datos. Este bloque proporciona tanto terminaciones tradicionales IDC (conexión por desplazamiento de aislamiento) como una interfaz de conexión directa RJ21 plug-and-play, lo que lo convierte en un dispositivo híbrido eficiente para necesidades de interconexión y conexión de cables. Combina la fiabilidad del cableado S66 con la comodidad de un conector RJ21 estilo Amphenol de desconexión rápida.


Construido con una carcasa duradera y retardante de llama y contactos IDC de bronce fosforado de alta calidad, el bloque garantiza terminaciones seguras y duraderas para hasta 50 pares (100 conductores). El puerto RJ21 hembra permite la conexión directa a cables de 25 pares con un conector de 50 pines estándar, reduciendo el tiempo de instalación y simplificando la gestión de cables en masa. Este método de terminación dual mejora la flexibilidad para los técnicos que necesitan tanto capacidad de interconexión tradicional como conectividad rápida de cables troncales.


El dispositivo es particularmente adecuado para sistemas PBX, cableado estructurado empresarial, redes de distribución de voz e instalaciones de cableado de datos. Su diseño mantiene niveles de rendimiento CAT3 a CAT5, asegurando la compatibilidad con aplicaciones telefónicas heredadas y modernas de datos. El diseño del bloque IDC está dispuesto para un fácil acceso para el cableado, mientras que la interfaz RJ21 proporciona un método rápido para conectar o desconectar grandes paquetes de cables sin necesidad de volver a realizar la terminación de cables individuales.

    CARACTERÍSTICAS PRINCIPALES

• Dual-Termination Function: Combines traditional IDC terminations with a female RJ21 port, offering both punch-down and quick-connect options in one block.
• Medium-Capacity Design: Supports 50 pairs (100 wires), providing sufficient termination density for office, enterprise, and telecom installations.

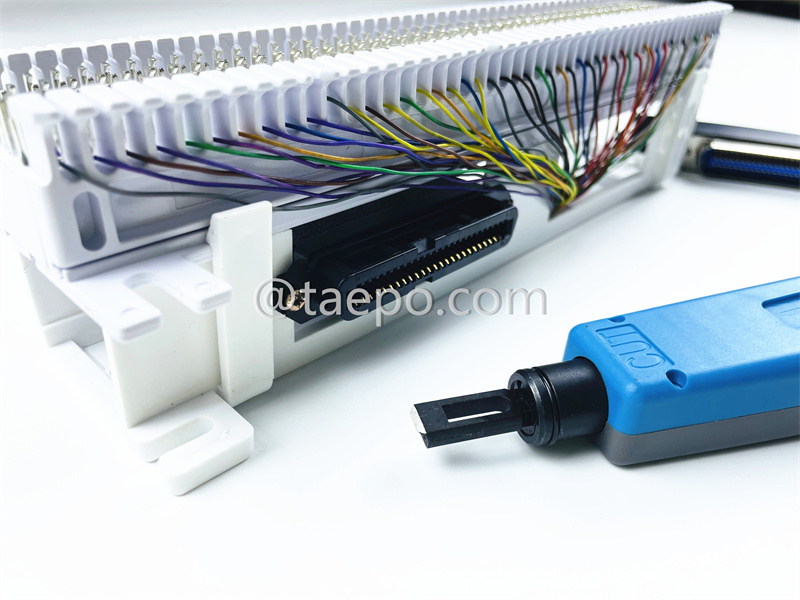

• Female 50-Pin RJ21 Connector: Provides a quick and reliable interface for connecting 25-pair Amphenol-style trunk cables without individual wire punch-downs.
• Category Compatibility: Meets CAT3 through CAT5 standards, supporting both legacy voice distribution and modern data applications.

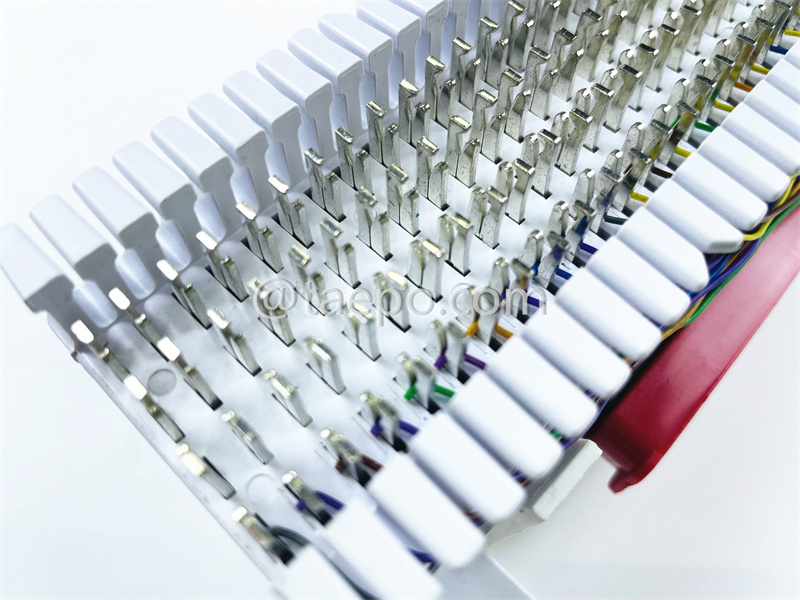

• Reliable IDC Technology: Uses precision-engineered IDC slots to ensure gas-tight, stable terminations with long service life and minimal maintenance.
• Rugged Housing Material: Constructed from high-impact, flame-retardant plastic that offers durability, safety, and resistance to environmental stress.
• Quality Contact Materials: Equipped with phosphor bronze IDC contacts plated with tin/nickel for corrosion resistance and stable electrical performance.
• Space-Saving Design: Offers medium-density termination in a compact footprint, ideal for space-constrained telecom rooms.
• Reduced Installation Time: RJ21 connector allows instant plug-in of 25-pair cables, dramatically reducing labor compared to manual punch-downs.

    DIAGRAMAS ESQUEMÁTICOS

    DIAGRAMAS ESQUEMÁTICOS

    DATOS DE PEDIDO

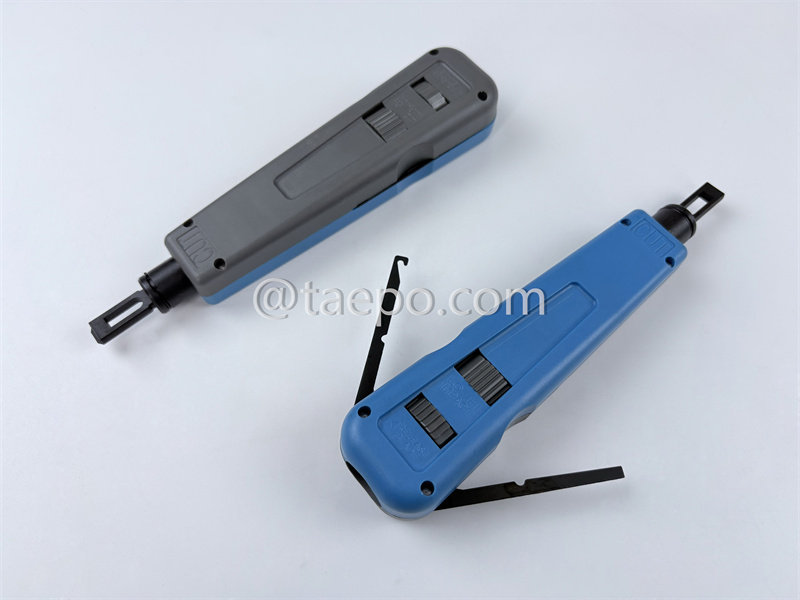

TP-5959  Herramienta de instalación para el bloque S66M
