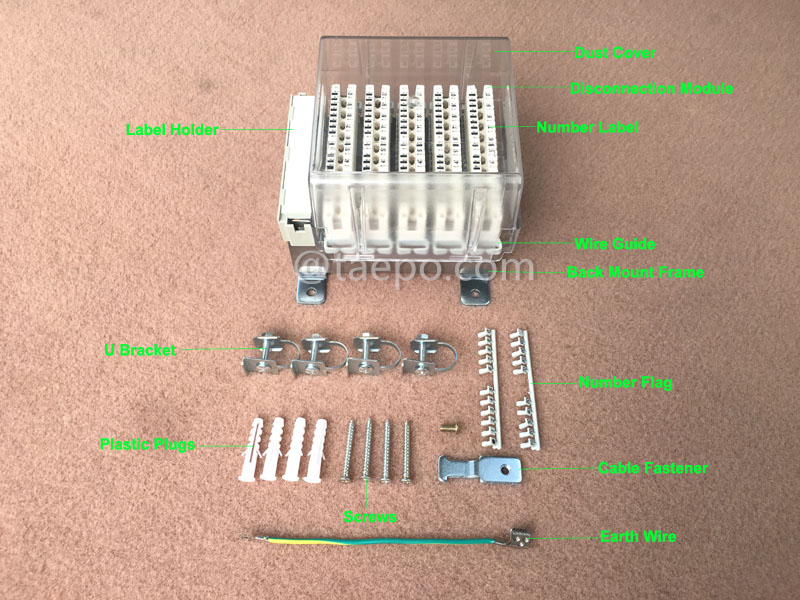

Bloque de desconexión LSA de 50 pares, con soporte para etiquetas, cable de tierra, accesorios de montaje

TAEPO - ¡Su confiable fabricante chino de bloque de desconexión LSA con experiencia profesional!
¿Qué es un bloque de desconexión LSA de 50 pares?


    DESCRIPCIONES

El bloque de desconexión LSA de 50 pares (TP-1418-50A) se utiliza tanto para redes de voz como de datos en la oficina central, armarios y en aplicaciones de redes privadas. Con sus confiables contactos IDC (Conexión por Desplazamiento de Aislante), son la interfaz entre el cable troncal y los cables de bajada. Además de proteger al personal y al equipo contra las perturbaciones por sobretensión, los bloques terminales soportan procesos de inspección de calidad y diagnóstico.


Normalmente, los bloques de desconexión de 50 pares se utilizan en el lado vertical del Marco de Distribución Principal (MDF), que se utiliza para la terminación entre las líneas externas y los cables de puente. Consiste en 5 módulos de desconexión de 10 pares. El bloque es adecuado para circuitos xDSL. Los bloques también se utilizan en los armarios de conexiones cruzadas (CCC) y en las cajas de Puntos de Distribución (DP).


Nuestro protector MDF de 1 par (TP-1501-1EGP) y la revista de protección contra sobretensiones de 10 pares (TP-1502-10P3G) pueden insertarse en el bloque, con la función de proteger al personal y al equipo contra sobretensiones y sobrecorrientes. El bloque de desconexión, también conocido como bloque terminal, bloque de etiquetas o bloque de distribución.

    CARACTERÍSTICAS PRINCIPALES

• High-capacity Termination: Supports up to 50 pairs of copper conductors, allowing compact and efficient management of multiple lines in one block.
• LSA Connection Technology: Utilizes insulation displacement contacts (IDC) for fast, tool-assisted termination without the need for wire stripping.
• Disconnection Functionality: Enables easy circuit isolation for testing and troubleshooting without disturbing other lines.
• Integrated Label Holder: Provides dedicated space for clear and visible pair identification, aiding in systematic network management.
• Earth Wire Connection: Enhances safety by ensuring proper grounding and protection against electrical surges and interference.
• Mounting Accessories Included: Comes with brackets and screws for immediate, secure installation on standard back mount or rack frames.
• Durable Insulation Material: Built with flame-retardant and high-strength thermoplastic, resistant to heat, impact, and aging.
• Corrosion-resistant Contacts: Tin-plated or silver-plated IDC contacts provide excellent conductivity and long-lasting performance.
• Compact Modular Design: Saves space in distribution frames, allowing more capacity within limited enclosures.
• Vibration-resistant Construction: Ensures stability in environments with movement or minor mechanical stress.

    VIDEOS DE INSTALACIÓN

    DIAGRAMAS ESQUEMÁTICOS

    IMÁGENES ILUSTRATIVAS

    IMÁGENES DEL EMBALAJE

    DATOS DE PEDIDO

TP-1201-10: Módulo de desconexión LSA de 10 pares

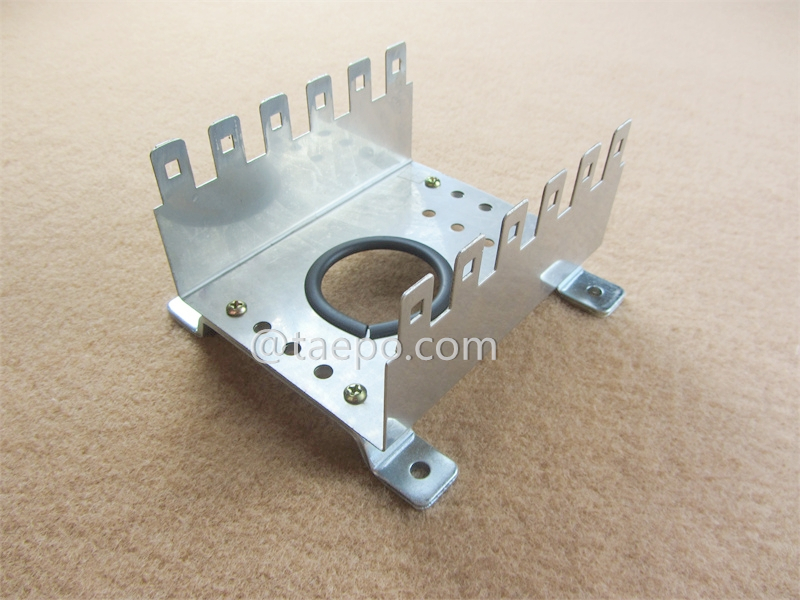

TP-1236-10-6: Bastidor de montaje trasero LSA de 10 pares, 6 vías, cabezales de cable para bahías estrechas 80
TP-1221-S: Herramienta de inserción LSA, con sensor
TP-1213-10: Soporte de etiquetas de módulo de 10 pares para bastidor de montaje trasero LSA
