Bloque de desconexión MDF de 100 pares 71

TAEPO - ¡Tu fabricante profesional de bloques de desconexión MDF de 100 pares 71 en China!
¿Qué es un bloque de desconexión MDF de 100 pares 71?

    DESCRIPCIONES

Los bloques de desconexión de 100 pares MDF 71 (TP-1401-100) se utilizan tanto en redes de voz como de datos en las oficinas centrales, armarios y aplicaciones de redes privadas. Con sus confiables contactos IDC (conexión de desplazamiento de aislamiento), son la interfaz entre el cable troncal y los cables de derivación. Además de la protección del personal y el equipo contra las perturbaciones de sobrevoltaje, los bloques de distribución soportan procesos de inspección de calidad y diagnóstico.


Normalmente, los bloques de desconexión de 100 pares se utilizan en el lado vertical del marco de distribución principal (MDF), que se utiliza para la terminación entre las líneas externas y los cables de enlace. Consiste en 20 módulos de 5 pares. El bloque es adecuado para transmisión digital hasta 2.048 Mbit.


Nuestro módulo de protección contra sobrevoltaje de 5 pares (TP-1503-5) se puede insertar en el bloque, con la función de proteger al personal y al equipo contra el sobrevoltaje. El bloque de desconexión también se conoce como bloque terminal, bloque de etiquetas o bloque de distribución.

    CARACTERÍSTICAS PRINCIPALES

• Alta capacidad de terminación: Acomoda hasta 100 pares de cobre dentro de un solo bloque, lo que permite un cableado de alta densidad en los marcos de distribución principal, donde es esencial el uso eficiente del espacio.

• Tecnología IDC: Utiliza terminales de conexión de desplazamiento de aislamiento que permiten una terminación rápida, segura y sin herramientas, sin necesidad de pelar el aislamiento, asegurando un rendimiento consistente y confiable.

• Funcionalidad de desconexión: Cuenta con contactos normalmente cerrados que se pueden abrir fácilmente con conectores de prueba, permitiendo una rápida desconexión de los circuitos para la solución de problemas mientras se mantienen activas otras líneas.

• Diseño modular: Construido en un formato estándar para su uso con marcos tipo 71, el bloque puede integrarse en sistemas modulares, ofreciendo opciones de instalación escalables que crecen con las demandas de la red.

• Carcasa retardante de llama: Construido con termoplástico resistente a las llamas UL 94-V0, la carcasa garantiza un alto rendimiento de seguridad al prevenir la ignición y limitar la propagación del fuego.

• Numeración clara de pares: Proporciona numeración claramente marcada en cada posición de terminación, reduciendo los errores de instalación y facilitando la identificación de pares para futuros mantenimientos.

• Estabilidad mecánica robusta: Diseñado para resistir el desgaste y la deformación de inserciones y extracciones repetidas, garantizando la confiabilidad a largo plazo de las terminaciones.

• Listo para protección contra sobretensiones: Soporta módulos de protección contra sobretensiones enchufables, protegiendo los circuitos de telecomunicaciones contra sobretensiones, rayos y picos de voltaje transitorios.

    DIAGRAMAS ESQUEMÁTICOS

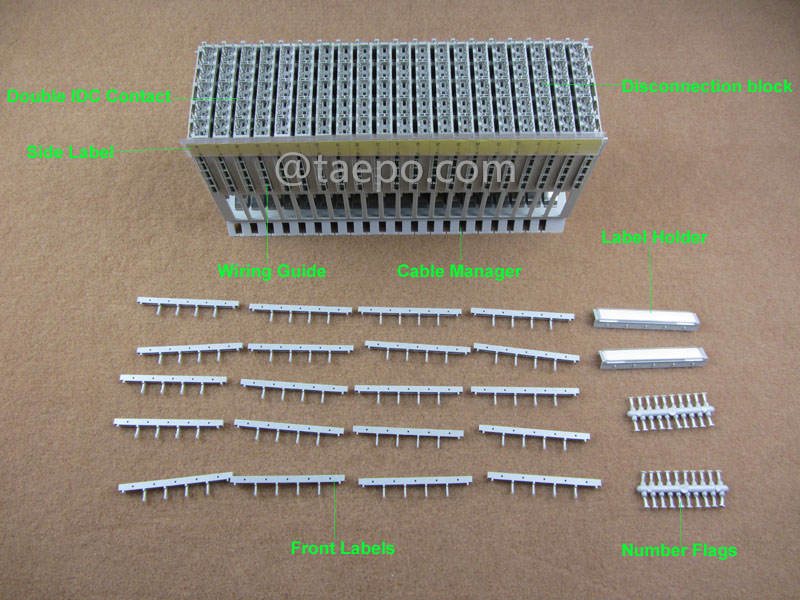

    IMÁGENES ILUSTRATIVAS

    IMÁGENES DEL EMBALAJE

    DATOS DE PEDIDO

TP-1503-5   Módulo de protección contra sobretensión de 5 pares para bloque de desconexión MDF 71

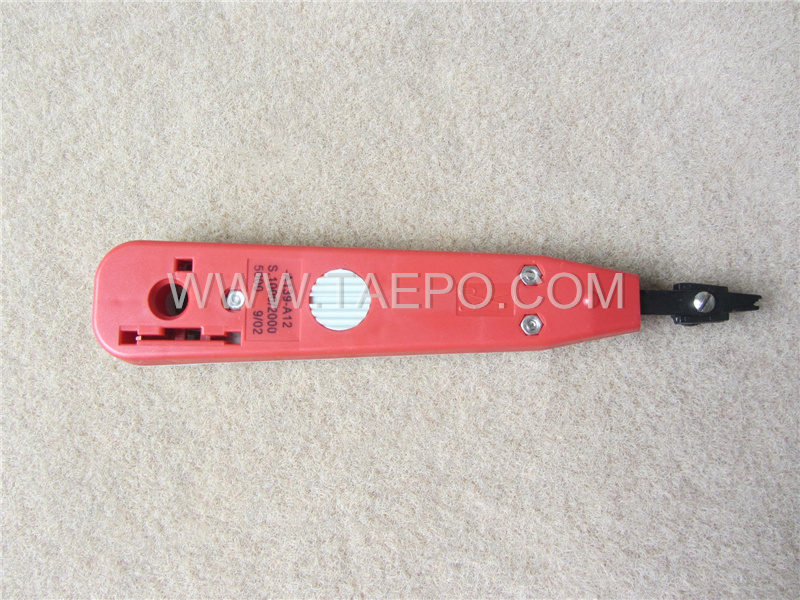

TP-5905-C  Herramienta de inserción para bloque de desconexión MDF 71 #TP-1401-100, rojo y gris, con trozo de plástico

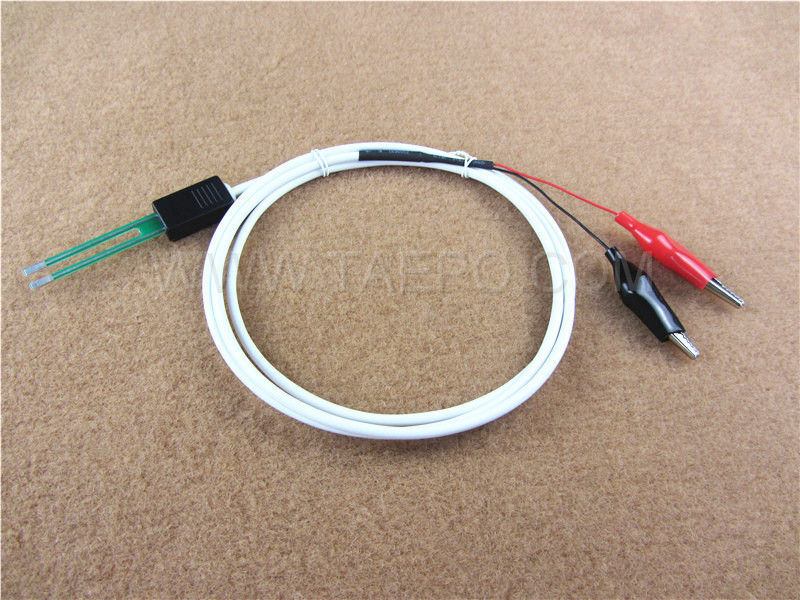

TP-1401-2TA  Cordón de prueba de 2 polos SM, con enchufe de prueba a clip cocodrilo para bloque de desconexión MDF 71

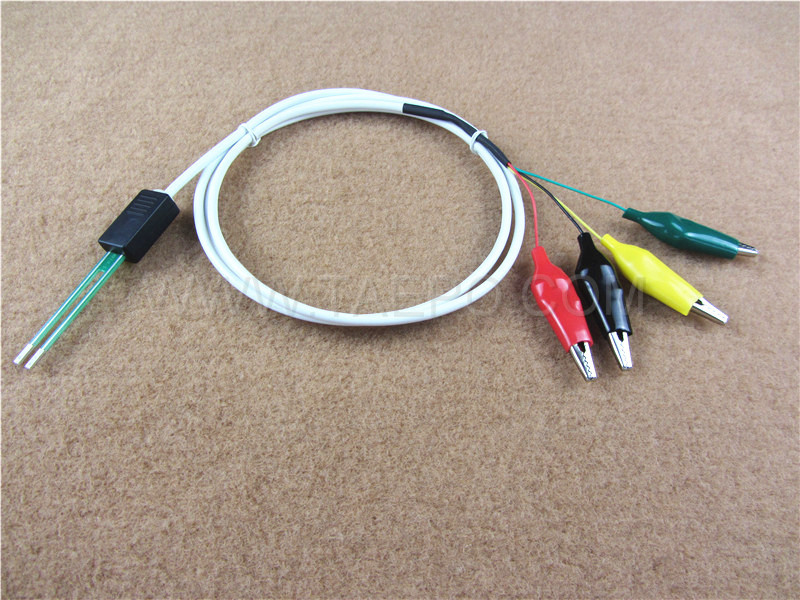

TP-1401-4TA  Cordón de prueba de 4 polos SM, con enchufe de prueba a clip cocodrilo para bloque de desconexión MDF 71

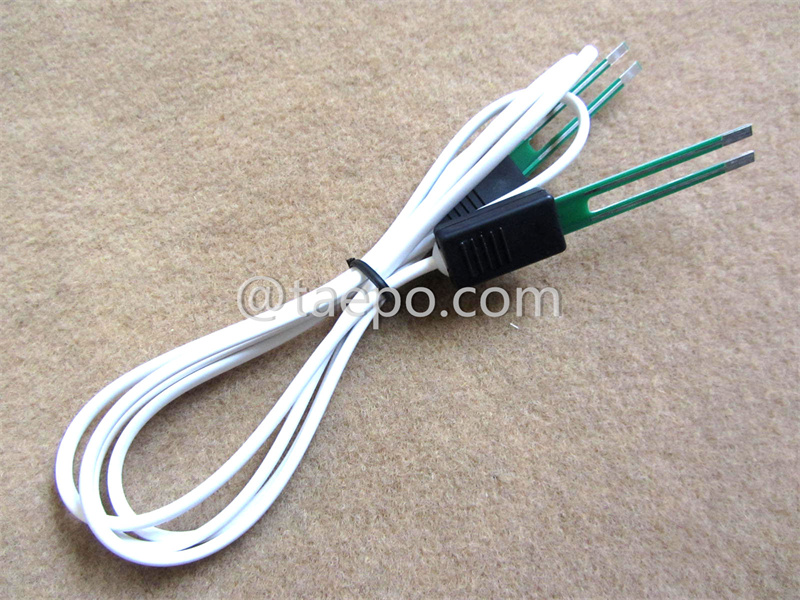

TP-1401-2TT  Cable de conexión de 2 polos SM, con enchufe de prueba para bloque de desconexión MDF 71

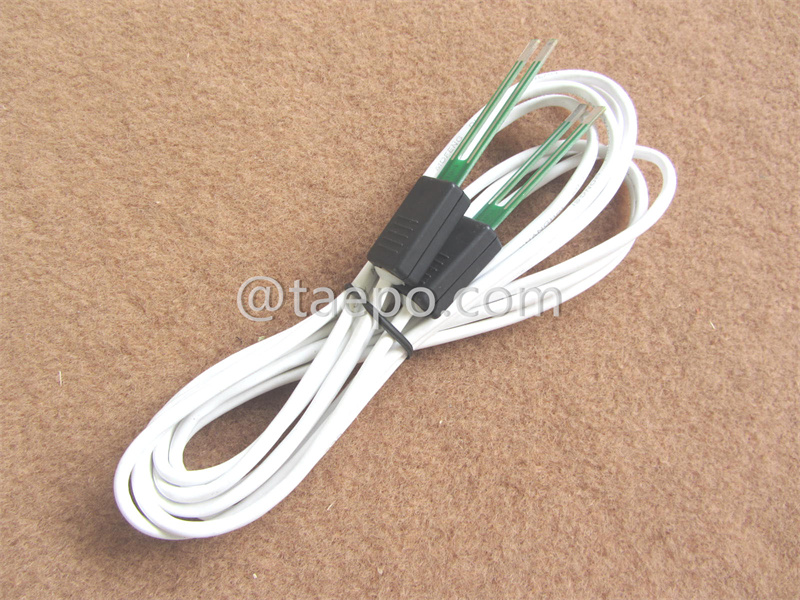

TP-1401-4TT  Cable de conexión de 4 polos SM, con enchufe de prueba para bloque de desconexión MDF 71
