Descripciones

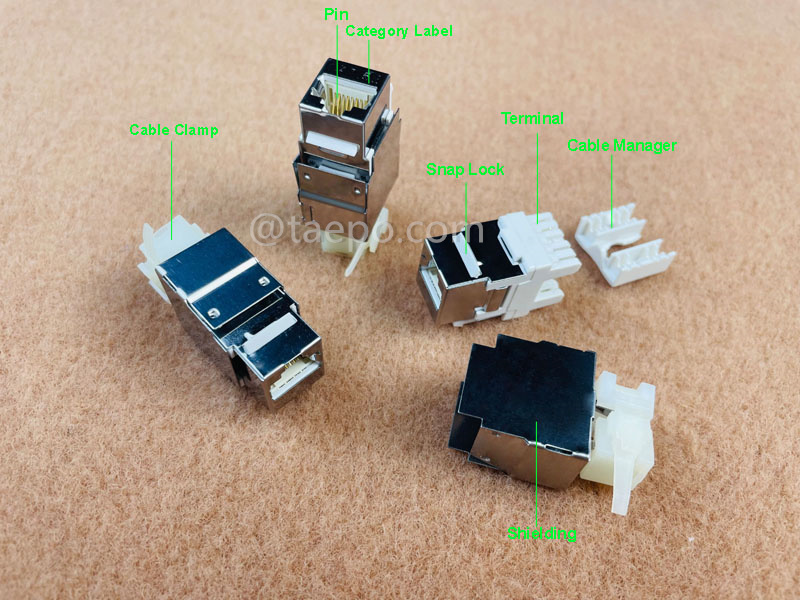

Un "conector Keystone blindado STP estilo AP CAT5E RJ45 8P8C de 180 grados" es un tipo de conector de red que se utiliza para terminar y conectar cables de par trenzado blindado (STP) CAT5E en sistemas de cableado estructurado.
A continuación se muestra un desglose de sus componentes:
Diseño de 180 grados: esto indica los puntos de terminación en el gato. En un conector de 180 grados, el cable termina en la parte posterior, justo enfrente del punto de inserción del conector RJ45. Este diseño es común para instalaciones donde el espacio detrás del gato es limitado.
CAT5E: Se refiere a la categoría del cable para el que está diseñado el conector. Los cables CAT5E (Categoría 5 mejorada) admiten redes Ethernet con velocidades de hasta 1 Gbps y una frecuencia de hasta 100 MHz.
RJ45 8P8C: RJ45 es el tipo estándar de conector utilizado para redes Ethernet. "8P8C" significa "8 posiciones y 8 contactos", lo que significa que hay ocho posiciones para los cables y ocho contactos correspondientes, lo cual es estándar para los conectores Ethernet.
Estilo AP: "AP" probablemente se refiere a un estilo o formato específico que es compatible con un tipo particular de placa de pared o sistema de panel de conexión, que a menudo se usa en cableado estructurado.
STP (par trenzado blindado): indica que el conector está diseñado para usarse con cables de par trenzado blindados. El blindaje ayuda a proteger el cable de interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), lo que garantiza un mejor rendimiento en entornos con alta interferencia.
Conector Keystone blindado: El blindaje del conector Keystone garantiza que el blindaje del cable STP se mantenga a través de la conexión, brindando protección continua contra interferencias. Esto es crucial para mantener la integridad de las transmisiones de datos de alta velocidad.
Este tipo de conector Keystone garantiza un rendimiento de red de alta calidad y protección contra interferencias, lo que lo convierte en una opción confiable para muchos entornos de red.
Principales características
Terminación de 180 grados:
Diseño: Los puntos de terminación del conector están ubicados directamente frente al punto de inserción del enchufe RJ45, lo que facilita la gestión de cables y la instalación en espacios reducidos.
Compatibilidad CAT5E:
Tipo de cable: Admite cables CAT5E (Categoría 5 mejorada), que están diseñados para redes Ethernet y admiten velocidades de hasta 1 Gbps y una frecuencia de hasta 100 MHz.
Conector RJ45 8P8C:
Interfaz estándar: Utiliza la interfaz RJ45 con 8 posiciones y 8 contactos, que es el estándar para conexiones de red Ethernet, lo que garantiza una amplia compatibilidad con equipos de red.
Estilo AP:
Compatibilidad: el estilo AP se refiere a un formato o estilo de montaje específico que se adapta a placas de pared o sistemas de paneles de conexión específicos, que a menudo se utilizan en sistemas de cableado estructurado.
Soporte de par trenzado blindado (STP):
Protección EMI/RFI: Diseñado para usar con cables de par trenzado blindados, brindando protección contra interferencias electromagnéticas (EMI) e interferencias de radiofrecuencia (RFI), lo que ayuda a mantener la integridad de la señal en entornos ruidosos.
Conector Keystone blindado:
Blindaje Continuo: Cuenta con una carcasa blindada para mantener el blindaje del cable a través del punto de conexión, asegurando una protección continua contra interferencias.
Durabilidad: El diseño blindado añade robustez y durabilidad a la conexión, protegiéndola de daños físicos y degradación de la señal.
Facilidad de instalación:
Diseño modular: Se adapta a placas de pared y paneles de conexión estándar Keystone, lo que permite instalaciones flexibles y organizadas.
Terminación sin herramientas o con herramientas: según el modelo, puede ofrecer una instalación a presión sin herramientas o requerir una herramienta perforadora para la terminación del cable.
Alto rendimiento:
Ancho de banda y velocidad: Admite transmisión de datos de alta velocidad, lo que lo hace adecuado para redes y aplicaciones Gigabit Ethernet que requieren alta integridad de datos.
Diafonía reducida: el blindaje y la terminación adecuada del cable ayudan a reducir la diafonía y la interferencia entre cables, mejorando el rendimiento de la red.
Diagramas esquemáticos
Fotos de embalaje
Datos de los pedidos
| Artículo No |
Descripciones |
| TP-5209-C5ES8 |
Conector Keystone, CAT5E, STP, 8P8C, 180 grados, estilo AP |
