Módulo de empalme recto relleno de gel para 25 pares

Los módulos de empalme recto de 25 pares con gel (TP-1307-25G) están diseñados para la terminación masiva de cables de comunicación con conductores sólidos de cobre o aluminio, con diámetros que van desde 0,32 mm hasta 0,8 mm (de 28 a 20 AWG), y un diámetro exterior máximo del conductor de 1,65 mm. Los conectores están equipados con contactos de desplazamiento de aislamiento chapados en estaño, los cuales proporcionan una terminación hermética al gas.

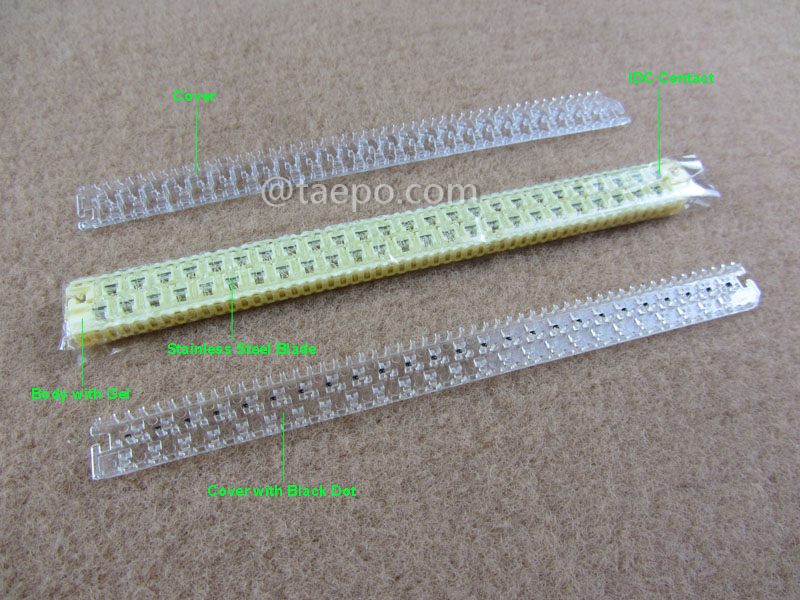

Los módulos de empalme cuentan con una matriz de contactos en forma de U de bronce fosforoso y cuchillas de corte de acero inoxidable. Cuando se engarza el módulo, cada contacto retira el aislamiento del cable posicionado y sujeta firmemente el conductor. Durante esta operación, las cuchillas internas cortan el exceso de cable. Un solo engarzado completa una conexión hermética en los 25 pares del módulo, haciendo que el proceso sea rápido y sencillo.

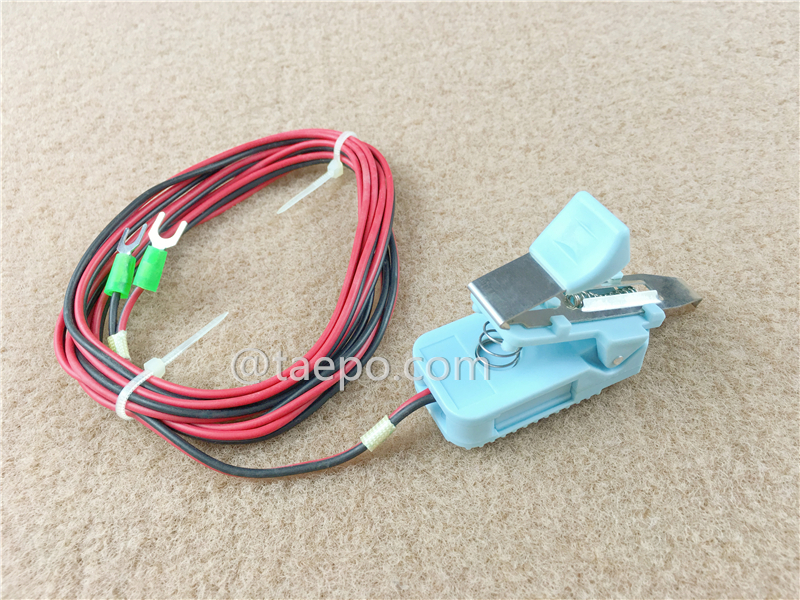

Las entradas de prueba en la parte frontal del módulo permiten realizar pruebas sin necesidad de abrir el módulo, pelar el aislamiento ni interrumpir el servicio. Las cubiertas, cuerpos y bases de los módulos están fabricadas con policarbonato resistente, compatible con los materiales comunes en instalaciones de telecomunicaciones. Su diseño robusto permite el engarzado y reapertura del módulo, facilitando las transferencias y reordenamientos de cables en cualquier momento. Este tipo de módulo de empalme está cubierto con gel para brindar protección contra la humedad.

• Contacto de Desplazamiento de Aislamiento (IDC): Está diseñado para realizar conexiones eléctricas sin necesidad de pelar los cables ni utilizar conectores separados, mediante una cuchilla o cuña que penetra el aislamiento del cable y hace contacto con el conductor.

• Número de Pares: La expresión "25 pares" indica que este módulo está diseñado para alojar y empalmar 25 pares de cables de cobre. En telecomunicaciones, un par suele referirse a un par trenzado de cables de cobre, comúnmente utilizado para transmitir señales de voz y datos.

• Empalme Recto: El "empalme recto" significa que el módulo se utiliza para unir dos secciones rectas de cable de cobre sin conexiones cruzadas ni alteraciones en el cableado. Esto es común en extensiones o reparaciones de tendidos de cables de cobre.

• Conectores de Alta Calidad: Estos módulos suelen estar equipados con conectores o bloques de conexión de alta calidad, diseñados para terminar y empalmar los cables de cobre de forma segura. Estos conectores aseguran conexiones fiables y mínima pérdida de señal.

• Durabilidad: Están construidos para ser duraderos y de larga vida útil, ya que deben soportar las exigencias de los entornos de telecomunicaciones y redes.

• Sellado con Gel: El gel en el interior del módulo encapsula y sella los pares de cables empalmados, protegiéndolos contra la humedad, la corrosión y otros factores ambientales. Esta característica es especialmente importante en instalaciones exteriores.
