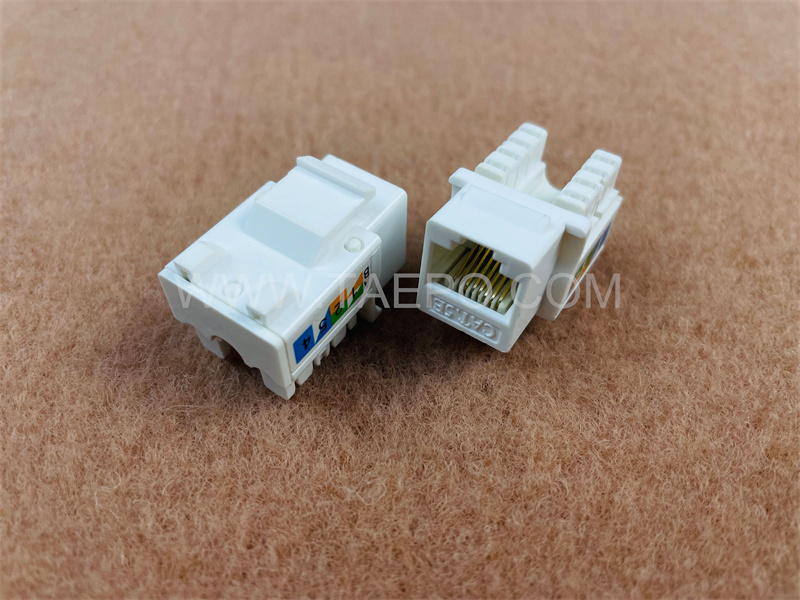

UTP 8P8C conector trapezoidal de red CAT5E RJ45 de 90 grados

    Descripciones

Un conector trapezoidal CAT5E UTP (TP-5202-C5EU8) es un tipo de conector que se utiliza para terminar cables de red de par trenzado en sistemas de cableado estructurado. El conector Keystone suele tener un conector RJ45, que es el tipo de conector más común utilizado en redes Ethernet.

Los conectores Keystone UTP CAT5E están diseñados para usarse con cables Ethernet CAT5E, que admiten velocidades de datos de hasta 1 Gbps (Gigabit por segundo) y frecuencias de hasta 100 MHz. El conector Keystone sigue el esquema de cableado T568A o T568B, que determina la distribución de pines del conector y afecta la forma en que se termina el cable.

El conector Keystone está diseñado para funcionar con cables de par trenzado sin blindaje (UTP), que son el tipo más común de cables Ethernet utilizados en sistemas de cableado estructurado. Los cables UTP constan de cuatro pares de hilos trenzados, sin blindaje ni conexión a tierra.

Para instalar el conector Keystone, se inserta en una placa de pared Keystone, que se monta en una caja de pared estándar. El conector trapezoidal encaja en la placa de pared y se fija mediante un clip de retención. Luego, el cable se termina en el conector Keystone utilizando una herramienta perforadora, que corta y termina los cables en las ranuras apropiadas del conector.


    Principales características

    Diagramas esquemáticos

    Fotos de embalaje

    Datos de los pedidos
