Módulo de empalme recto en seco de 25 pares

Los módulos de empalme recto en seco de 25 pares (TP-1307-25) están diseñados para la terminación masiva de cables de comunicación con conductores sólidos de cobre o aluminio con diámetros que van desde 0,32 hasta 0,8 mm (28 a 20 AWG), con un diámetro máximo exterior (OD) del conductor de 1,65 mm. Los conectores cuentan con contactos de desplazamiento de aislamiento (IDC) chapados en estaño que proporcionan una conexión hermética contra gases.

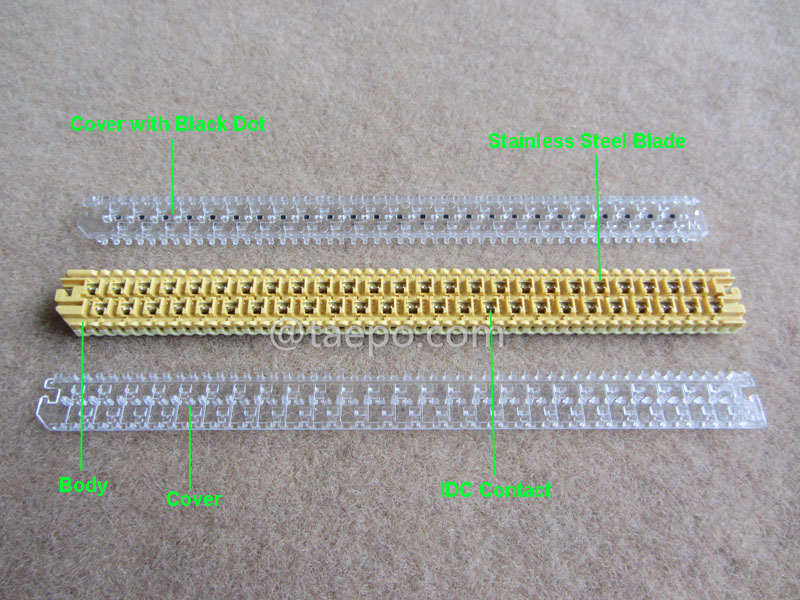

Los módulos de empalme incluyen una matriz de contactos en forma de U hechos de bronce fosforado y cuchillas de corte de acero inoxidable. Cuando se crimpa el módulo, cada contacto elimina el aislamiento del cable posicionado y sujeta firmemente el conductor. Durante este proceso de crimpado, las cuchillas de corte dentro del módulo recortan el exceso de cable. Un solo crimpado completa una conexión hermética en los 25 pares del módulo, haciendo que todo el proceso sea simple y rápido.

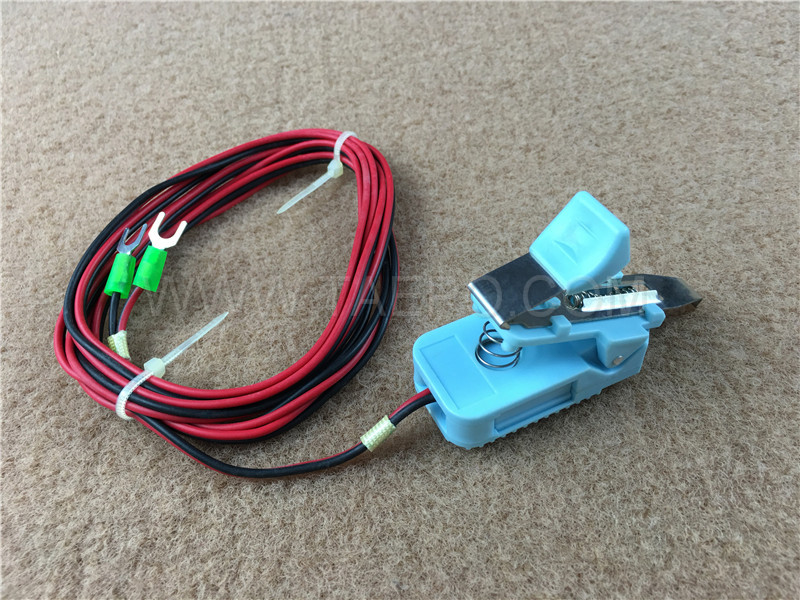

Los puertos de entrada para prueba ubicados en el frente del módulo permiten realizar pruebas sin abrir el módulo, sin pelar el aislamiento ni interrumpir el servicio. Las tapas, cuerpos y bases del módulo están fabricados en policarbonato duradero y son compatibles con los materiales comúnmente usados en instalaciones de telecomunicaciones. El diseño robusto y la construcción de los módulos soportan múltiples crimpados y reaperturas, facilitando las transferencias y reorganizaciones de cables en cualquier momento.

• Contacto de Desplazamiento de Aislamiento (IDC): diseñado para realizar conexiones eléctricas sin necesidad de pelar los cables o usar conectores separados, utilizando una cuchilla o cuña afilada que penetra el aislamiento y hace contacto con el conductor.

• Cantidad de pares: el término "25 pares" indica que el módulo está diseñado para alojar y empalmar 25 pares de cables de cobre. En telecomunicaciones, un par generalmente se refiere a un par trenzado de cables de cobre, comúnmente usado para transmitir señales de voz y datos.

• Empalme recto: significa que el módulo se utiliza para unir dos secciones rectas de cable de cobre sin conexiones cruzadas ni alteraciones en el cableado, comúnmente usado para extender o reparar cables.

• Conectores de alta calidad: estos módulos suelen contar con conectores o bloques de impacto de alta calidad diseñados para terminar y empalmar cables de cobre de forma segura, asegurando conexiones fiables y mínima pérdida de señal.

• Durabilidad: están fabricados para ser duraderos y resistentes, capaces de soportar las exigencias de entornos de telecomunicaciones y redes.
